Analoga ingångar

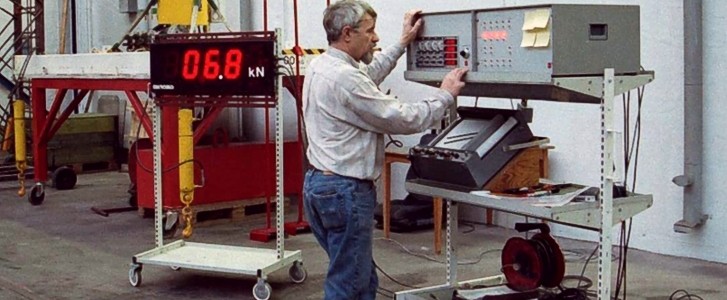

Mätinstrument med stora tecken
– Skalbar digital visning av analoga signaler
– Ingångar: 0-20mA, 4-20mA, 0-10V
– Väderbeständiga dekaler för enhet (kg, ton, mm)
– Visning med stora tecken, läsbar på långa avstånd.

Används för att hantera signaldata och då levereras som en energimätare, strömmätare, fuktsensor, temperaturdetektor, förbrukning, effekt, regnmängd, ugnstemperatur, frysrum eller mäta och visualisera koldioxidhalten.
Displayen hanterar även olika typer av larmfunktioner såsom gaslarm, maskinlarm, gränsvärde, hastighetslarm, flödeslarm, frys- och kyllarm, strömlarm, överspänningslarm mm.
Mätvärdestavlan har funktioner för netto/tara och bruttovärde alternativt procentvisning vid t.ex. silomätning då fyllning av en cistern visas fylld cisternvolym i procent.

Fastighetsinstallationer innefattar funktioner såsom el, vatten och värmeåtgång, solel, effektmätare och förbrukningslarm. Användbar för olika typer av vågar såsom lastbilsvåg, paketvåg, styckesvåg med larmfunktion vid överlast eller där yttre kraft påverkar mätning över gränsvärde.

– Inställbar gränsnivå
– Utgång relä, aktiveras när inställd gräns passeras
– Utgång för anslutning av ytterligare COM-display
– Möjlighet till kundanpassade funktioner

Vid behov av galvanisk frånskild mätingång ska displayen drivas med separat original nätdel.
Galvanisk frånskild mätingång erhålles genom microbus-transformatorns primär-/sekundärlindning.
Bruksanvisning AN502: MIDS Manual Analog Ingang MPS-AN502_ENG

Bruksanvisning AN502 BAR: MIDS Manual MPS-BD51 BD56

Bruksanvisning AN4000: MIDS Manual Analog ingång MPS-AN4000 _SWE_4p51

Typ: Analog 1ch AN502

Benämning	Teckenhöjd	Yttermått (BxHxD)	Typ:
Benämning: Analog AN502 2x230mm	Teckenhöjd: 230 mm	Yttermått (BxHxD): 450x320x35 mm	Typ:: Analog 1ch AN502
Analog AN502 2x230mm Teckenhöjd: 230mm, läsavstånd: 2-90 meter Antal kanaler: 2 Ingång Kanal 1: 0-20mA, 4-20mA Ingång Kanal 2: 0-20mA, 4-20mA, 0-10V AD-Konverter: 16 bits AD Decimalkomma och gradtecken kan tändas upp via ... Läs mer
Benämning: Analog AN502 5x165mm	Teckenhöjd: 165 mm	Yttermått (BxHxD): 900x320x35 mm	Typ:: Analog 1ch AN502
Analog AN502 5x165mm Teckenhöjd: 165mm, läsavstånd: 2-65 meter Antal siffror: 5 Ingång Kanal 1: 0-20mA, 4-20mA Ingång Kanal 2: 0-20mA, 4-20mA, 0-10V AD-Konverter: 16 bits AD Mätområde kan enkelt ställas in med knappar ... Läs mer

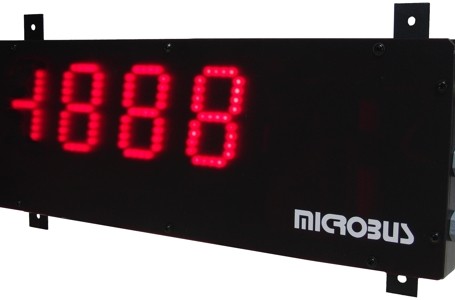

Benämning: Analog AN502 4x45mm	Teckenhöjd: 45 mm	Yttermått (BxHxD): 450x160x35 mm	Typ:: Analog 1ch AN502

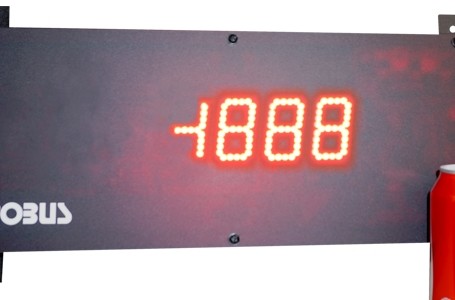

Analog AN502 4x45mm Teckenhöjd: 45mm, läsavstånd: 1-20 meter Antal siffror: 4 Ingång Kanal 1: 0-20mA, 4-20mA Ingång Kanal 2: 0-20mA, 4-20mA, 0-10V AD-Konverter: 16 bits AD Decimalkomma och gradtecken kan tändas upp via ... Läs mer
Benämning: Analog AN502 2x165mm	Teckenhöjd: 165 mm	Yttermått (BxHxD): 450x320x35 mm	Typ:: Analog 1ch AN502
Analog AN502 2x165mm Teckenhöjd: 165mm, läsavstånd: 2-65 meter Antal siffror: 2 Ingång Kanal 1: 0-20mA, 4-20mA Ingång Kanal 2: 0-20mA, 4-20mA, 0-10V AD-Konverter: 16 bits AD Decimalkomma och gradtecken kan tändas upp via ... Läs mer
Benämning: Analog AN502 6x45mm	Teckenhöjd: 45 mm	Yttermått (BxHxD): 450x160x35 mm	Typ:: Analog 1ch AN502
Analog AN502 6x45mm Teckenhöjd: 45mm, läsavstånd: 1-20 meter Antal siffror: 6 Antal kanaler: 2 Ingång Kanal 1: 0-20mA, 4-20mA Ingång Kanal 2: 0-20mA, 4-20mA, 0-10V AD-Konverter: 16 bits AD Decimalkomma och gradtecken kan ... Läs mer
Benämning: Analog AN502 4x230mm	Teckenhöjd: 230 mm	Yttermått (BxHxD): 900x320x35 mm	Typ:: Analog 1ch AN502
Analog AN502 4x230mm Teckenhöjd: 230mm, läsavstånd: 2-90 meter Antal kanaler: 2 Ingång Kanal 1: 0-20mA, 4-20mA Ingång Kanal 2: 0-20mA, 4-20mA, 0-10V AD-Konverter: 16 bits AD Mätområde kan enkelt ställas in med knappar ... Läs mer

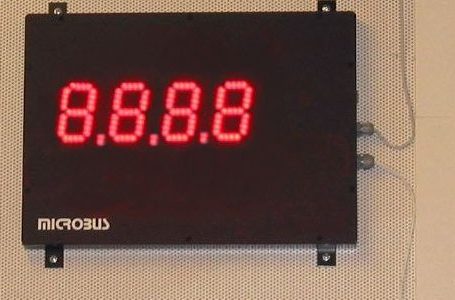

Benämning: Analog AN502 4x77mm	Teckenhöjd: 77 mm	Yttermått (BxHxD): 450x160x35 mm	Typ:: Analog 1ch AN502
Analog AN502 4x77mm Teckenhöjd: 77mm, läsavstånd: 1-30 meter Antal kanaler: 2 Ingång Kanal 1: 0-20mA, 4-20mA Ingång Kanal 2: 0-20mA, 4-20mA, 0-10V AD-Konverter: 16 bits AD Decimalkomma och gradtecken för respektive ... Läs mer

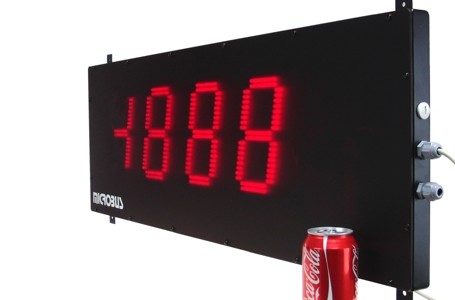

Benämning: Analog AN502 4x165mm	Teckenhöjd: 165 mm	Yttermått (BxHxD): 900x320x35 mm	Typ:: Analog 1ch AN502
Analog AN502 4x165mm Teckenhöjd: 165mm, läsavstånd: 2-65 meter Antal kanaler: 2 Ingång Kanal 1: 0-20mA, 4-20mA Ingång Kanal 2: 0-20mA, 4-20mA, 0-10V AD-Konverter: 16 bits AD Mätområde kan enkelt ställas in med knappar ... Läs mer

Typ: Analog 1ch AN502 GS

Benämning	Teckenhöjd	Yttermått (BxHxD)	Typ:
Benämning: Analog AN502 4x77mm GS	Teckenhöjd: 77 mm	Yttermått (BxHxD): 450x160x35 mm	Typ:: Analog 1ch AN502 GS
Analog AN502 4x77mm GS Specialframtagen produkt för GS-serien. 8.8.8.8 Analog mätingång kombinerat med digitala ingångar Tara/Brutto funktion Teckenhöjd: 77mm, läsavstånd: 1-30 meter Antal siffror: 4 Antal kanaler: 2 ... Läs mer
Benämning: Analog AN502 4x230mm GS	Teckenhöjd: 230 mm	Yttermått (BxHxD): 900x320x35 mm	Typ:: Analog 1ch AN502 GS
Analog AN502 4x230mm GS Specialframtagen produkt för GS-serien. 8.8.8.8 Analog mätingång kombinerat med digitala ingångar Tara/Brutto funktion Teckenhöjd: 230mm, läsavstånd: 2-90 meter Displayen har tre fasta punkter, ... Läs mer
Benämning: Analog AN502 4x165mm GS	Teckenhöjd: 165 mm	Yttermått (BxHxD): 900x320x35 mm	Typ:: Analog 1ch AN502 GS
Analog AN502 4x165mm GS Specialframtagen produkt för GS-serien. 8.8.8.8 Analog mätingång kombinerat med digitala ingångar Tara/Brutto funktion Teckenhöjd: 165mm, läsavstånd: 2-65 meter Displayen har tre fasta punkter, ... Läs mer

Typ: Analog 2ch AN502

Benämning	Teckenhöjd	Yttermått (BxHxD)	Typ:
Benämning: Analog AN502 2x2x165mm	Teckenhöjd: 165 mm	Yttermått (BxHxD): 450x320x35 mm mm	Typ:: Analog 2ch AN502
Analog AN502 2x2x165mm Teckenhöjd: 165mm, läsavstånd: 2-65 meter Antal siffror: 2 rader x 2 siffror Antal kanaler: 2 Ingång Kanal 1: 0-20mA, 4-20mA Ingång Kanal 2: 0-20mA, 4-20mA, 0-10V AD-Konverter: 16 bits AD Decimalkomma ... Läs mer
Benämning: Analog AN502 2x4x77mm	Teckenhöjd: 77 mm	Yttermått (BxHxD): 450x320x35 mm mm	Typ:: Analog 2ch AN502
Analog AN502 2x4x77mm Teckenhöjd: 77mm, läsavstånd: 1-30 meter Antal siffror: 2 rader x 4 siffror Antal kanaler: 2 Ingång Kanal 1: 0-20mA, 4-20mA Ingång Kanal 2: 0-20mA, 4-20mA, 0-10V AD-Konverter: 16 bits AD Decimalkomma ... Läs mer

Typ: Analog 3ch AN4000

Benämning	Teckenhöjd	Yttermått (BxHxD)	Typ:
Benämning: Analog AN4000 3x4x77mm	Teckenhöjd: 77 mm	Yttermått (BxHxD): 900x320x35 mm	Typ:: Analog 3ch AN4000
Analog AN4000 4x4x77mm Antal rader: 3 Teckenhöjd: 77mm, läsavstånd: 1-30 meter Antal kanaler  på hårdvaran: 8 Ingång Kanal 0: 0-20mA, 4-20mA, 0-10V Ingång Kanal 1: 0-20mA, 4-20mA, 0-10V Ingång Kanal 2: 0-20mA, 4-20mA, ... Läs mer
Benämning: Analog AN4000 3x4x165mm	Teckenhöjd: 165 mm	Yttermått (BxHxD): 910x950x35 mm	Typ:: Analog 3ch AN4000
Analog AN4000 3ch 3x4x165mm Antal rader: 3 Teckenhöjd: 165mm, läsavstånd: 2-65 meter Antal kanaler: 3 Ingång Kanal 0: 0-20mA, 4-20mA, 0-10V Ingång Kanal 1: 0-20mA, 4-20mA, 0-10V Ingång Kanal 2: 0-20mA, 4-20mA, 0-10V Ingång ... Läs mer

Typ: Analog 4ch AN4000

Benämning	Teckenhöjd	Yttermått (BxHxD)	Typ:
Benämning: Analog AN4000 4x4x77mm	Teckenhöjd: 77 mm	Yttermått (BxHxD): 900x320x35 mm	Typ:: Analog 4ch AN4000
Analog AN4000 4x4x77mm Antal rader: 4 Teckenhöjd: 77mm, läsavstånd: 1-30 meter Antal kanaler: 8 Ingång Kanal 0: 0-20mA, 4-20mA, 0-10V Ingång Kanal 1: 0-20mA, 4-20mA, 0-10V Ingång Kanal 2: 0-20mA, 4-20mA, 0-10V Ingång ... Läs mer

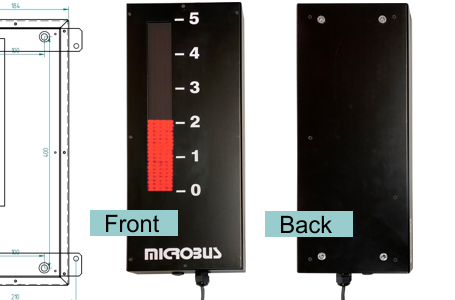

Typ: GTX Vibrationstålig BAR

Benämning	Teckenhöjd	Yttermått (BxHxD)	Typ:

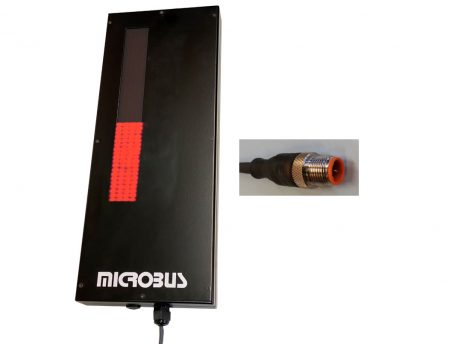

Benämning: Analog stapel GTX MPS-BD56 50 steg/300mm med M12-kontakt	Teckenhöjd: 50 steg/300 mm	Yttermått (BxHxD): 184x460x50 mm	Typ:: GTX Vibrationstålig BAR

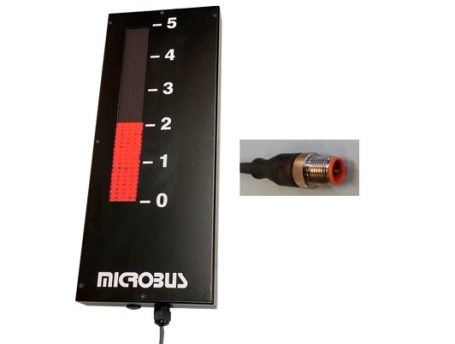

Analog stapel GTX MPS-BD56 300mm/50steg med M12-kontakt Vibrationstålig version av vår klassiska stapel. Front av plåt med ett infällt fönsterglas av plast. Avsedd för inom- eller utomhusbruk. Stapelhöjd: 300mm/50steg, läsavstånd: 1-30 meter Ingångar: ... Läs mer

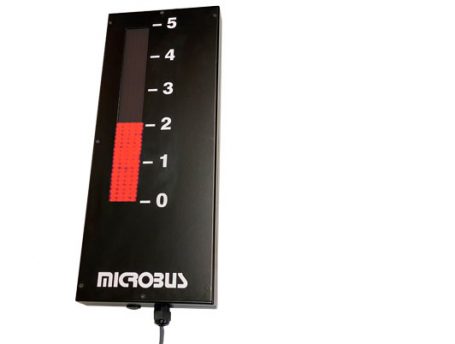

Benämning: Analog stapel GTX MPS-BD56	Teckenhöjd: Stapel 50 steg/300 mm	Yttermått (BxHxD): 184x460x50 mm	Typ:: GTX Vibrationstålig BAR
Analog stapel GTX MPS-BD56 Vibrationstålig version av vår klassiska stapel. Front av plåt med ett infällt fönsterglas av plast. Avsedd för inom- eller utomhusbruk. Stapelhöjd: 300mm/50steg, läsavstånd: 1-30 meter 10-050-81 ... Läs mer
Benämning: Analog stapel GTX MPS-BD56 50 steg/300mm	Teckenhöjd: 50 steg/300 mm	Yttermått (BxHxD): 184x460x50 mm	Typ:: GTX Vibrationstålig BAR
Analog stapel GTX MPS-BD56 300mm/50steg Vibrationstålig version av vår klassiska stapel. Front av plåt med ett infällt fönsterglas av plast. Avsedd för inom- eller utomhusbruk. Stapelhöjd: 300mm/50steg, läsavstånd: 1-30 meter Ingångar: ... Läs mer
Benämning: Analog stapel MPS-BD56 GTX 50 steg/300mm	Teckenhöjd: 50 steg/300 mm	Yttermått (BxHxD): 184x460x50 mm	Typ:: GTX Vibrationstålig BAR
Analog stapel GTX MPS-BD56 300mm/50steg med M12-kontakt Vibrationstålig version av vår klassiska stapel. Front av plåt med ett infällt fönsterglas av plast. Avsedd för inom- eller utomhusbruk. Stapelhöjd: 300mm/50steg, läsavstånd: 1-30 meter Ingångar: ... Läs mer

Typ: Microbus stapel

Benämning	Teckenhöjd	Yttermått (BxHxD)	Typ:

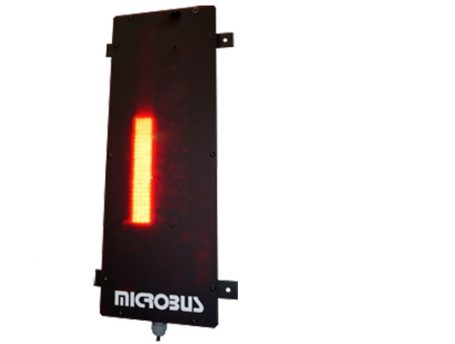

Benämning: Analog stapel MPS-BD51 50steg	Teckenhöjd: 50steg/300 mm	Yttermått (BxHxD): 160x450x35 mm	Typ:: Microbus stapel
MPS-BD51 Analog stapel. 50steg/300mm. (0-5) Klassisk analogstapel avsedd för inne- och utomhusbruk. Stapelhöjd: 300mm/50steg, läsavstånd: 1-30 meter Ingångar: 0-20mA, 4-20mA, 0-10V. Kan fås med förmonterade anslutningskablar alternativt ... Läs mer
Benämning: Analog stapel MPS-BD51 50steg. Med M12	Teckenhöjd: 50steg/300 mm	Yttermått (BxHxD): 160x450x35 mm	Typ:: Microbus stapel

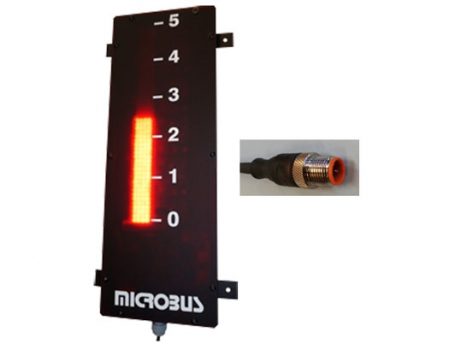

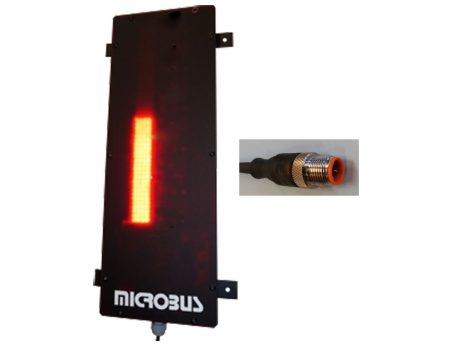

MPS-BD51 Analog stapel 50steg/300mm. Med M12-kontakt. Klassisk analogstapel avsedd för inne- och utomhusbruk. Stapelhöjd: 300mm/50steg, läsavstånd: 1-30 meter Ingångar: 0-20mA, 4-20mA, 0-10V. Kan fås med förmonterade anslutningskablar alternativt ... Läs mer

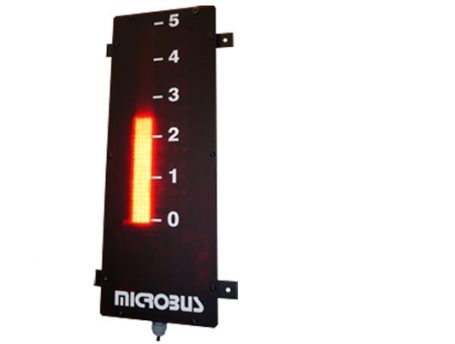

Benämning: Analog stapel MPS-BD51 50steg. Med M12	Teckenhöjd: 50steg/300 mm	Yttermått (BxHxD): 160x450x35 mm	Typ:: Microbus stapel
MPS-BD51 Analog stapel 50steg/300mm. (0-5). Med M12-kontakt Klassisk analogstapel avsedd för inne- och utomhusbruk. Stapelhöjd: 300mm/50steg, läsavstånd: 1-30 meter Ingångar: 0-20mA, 4-20mA, 0-10V. Kan fås med förmonterade anslutningskablar alternativt ... Läs mer
Benämning: Analog stapel MPS-BD51 50 steg	Teckenhöjd: 50 steg/300 mm	Yttermått (BxHxD): 160x450x35 mm	Typ:: Microbus stapel
MPS-BD51 Analog stapel 10-050-81, 50steg/300mm. Art 10-050-81, en klassisk analogstapel avsedd för inne- och utomhusbruk. Stapelhöjd: 300mm/50steg, läsavstånd: 1-30 meter Ingångar: 0-20mA, 4-20mA, 0-10V. Kan fås med förmonterade anslutningskablar ... Läs mer
